同步帶輪的計算公式是什么


同步帶輪的節圓直徑計算:

Dp=p×Z/∏

Dp: 節徑

Z : 齒數

∏: 圓周率

同步帶輪實際外圓直徑計算:

De= Dp-2δ

Dp:節徑

δ:節頂距

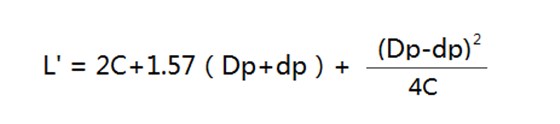

同步帶輪中心距及同步帶節線長計算:

L’:近似皮帶節線長

C :兩軸的中心距

Dp :大帶輪的節徑

dp :小帶輪節徑

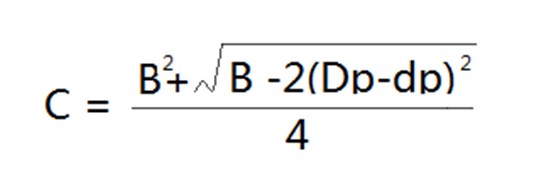

中心距的確定:


B = L–1.57(Dp+dp)


L: 皮帶節線長



圓弧齒輪傳動設計步驟:

1) 簡化設計:根據齒輪傳動的傳動功率、輸入轉速、傳動比等條件,確定中心距、模數等主要參數。如果中心距、模數已知,可跳過這一步。

2) 幾何設計計算:設計和計算齒輪的基本參數,并進行幾何尺寸計算。

3) 強度校核:在基本參數確定后,進行精確的齒面接觸強度和齒根彎曲強度校核。

4) 如果校核不滿足強度要求,可以返回。


本文由深圳市合發齒輪機械有限公司,合發齒輪17年只做一件事精密齒輪制造—同步帶輪—同步帶,生產廠家標準件大量庫存當天發貨價格優質保障,集研發.生產.服務一體化,
