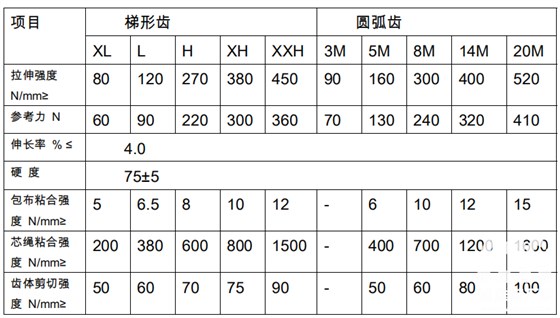

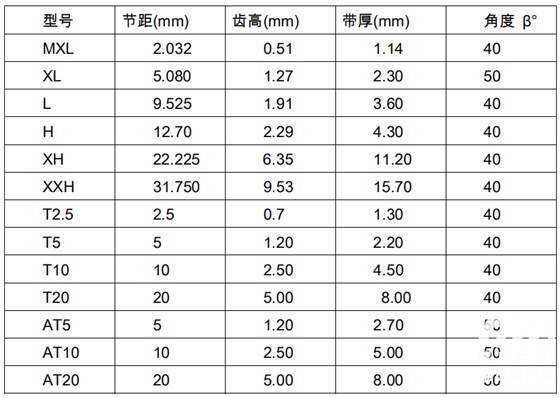

同步帶輪 的規格型號比較多,銘成為您列舉一些規格型號表格 同步帶是以鋼絲繩或玻璃纖維為強力層,外覆以聚氨酯或氯丁橡膠的環形帶,帶的內周制成齒狀,使其與齒形帶輪嚙合。同步帶傳動時,傳動比準確,對軸作用力小,結構緊湊,耐油,耐磨性好,抗老化性能好,一般使用溫度-20℃―80℃,v<50m/s,P<300kw,i<10,對于要求同步的傳動也可用于低速傳動。 同步帶傳動具有以下特點: (1)傳動準確,工作時無滑動,具有恒定的傳動比; (2)傳動平穩,具有緩沖、減振能力,噪聲低; (3)傳動效率高,可達 0.98,節能效果明顯; (4)維護保養方便,不需潤滑,維護費用低; (5)速比范圍大,一般可達 10,線速度可達 50m/s,具有較大的功率傳遞范圍,可達幾瓦到幾百千瓦; (6)可用于長距離傳動,中心距可達 10m 以上。 工業同步帶的型號: “T”型齒工業用同步帶

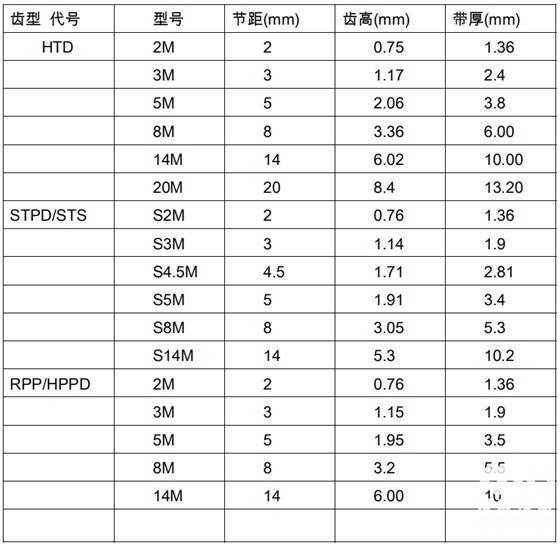

圓弧齒工業用同步帶

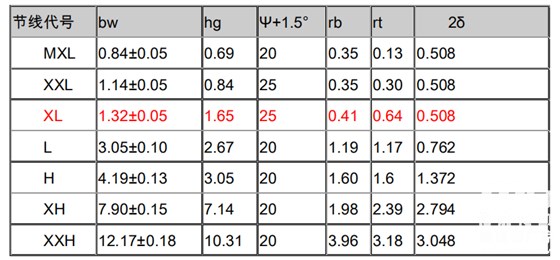

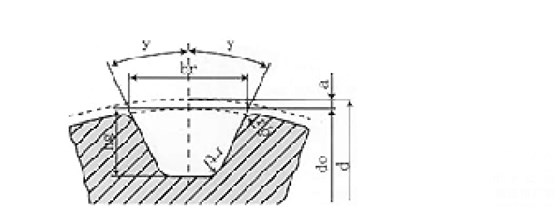

齒輪直邊齒形尺寸和公差 單位(mm)

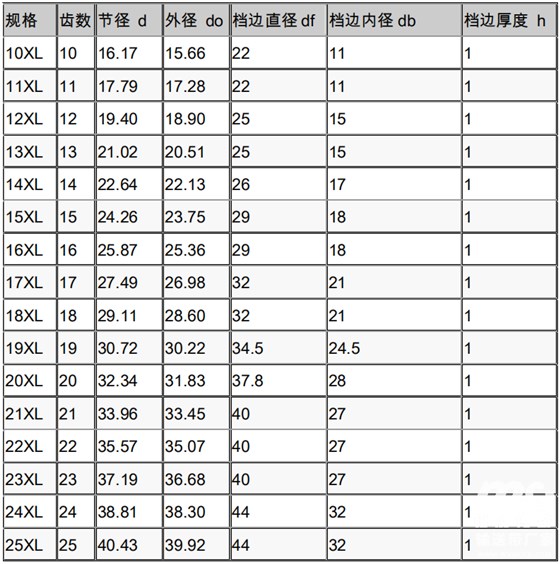

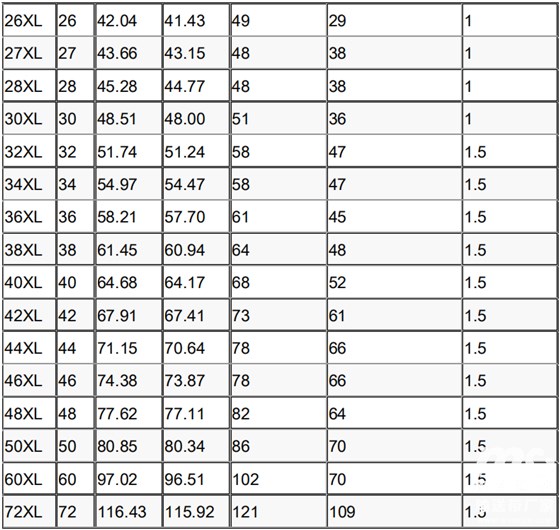

XL 型同步帶輪尺寸表 單位:(mm)

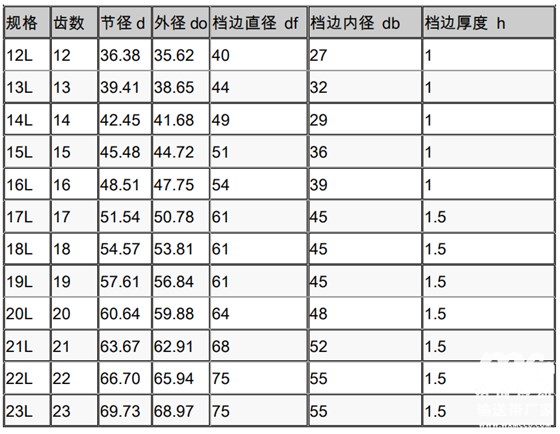

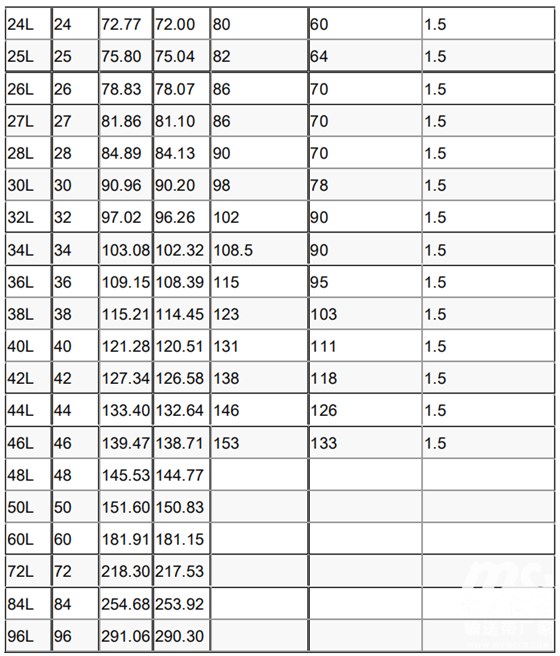

L 型同步帶輪尺寸表 單位:(mm)

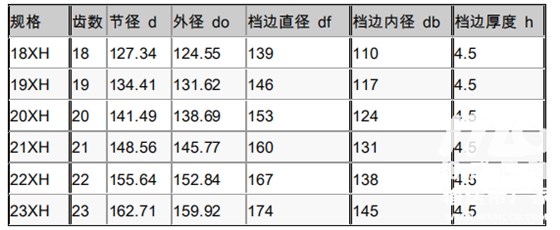

XH 型同步帶輪尺寸表 單位:(mm)

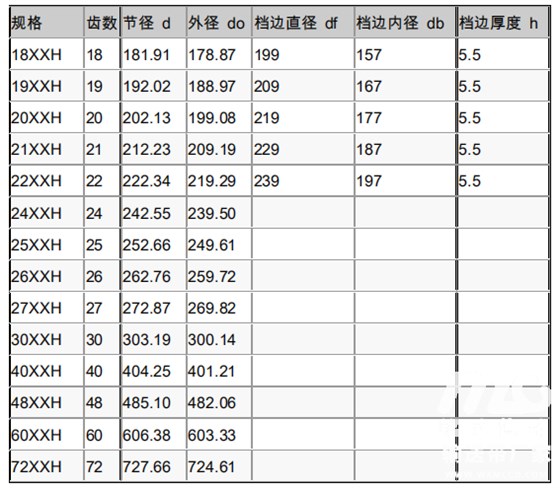

XXH 型同步帶輪尺寸表 單位:(mm)

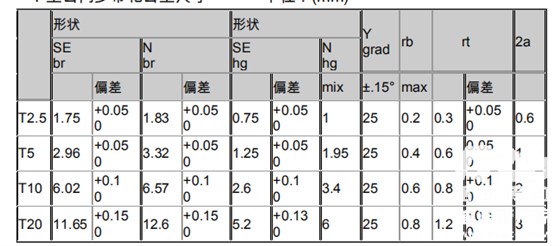

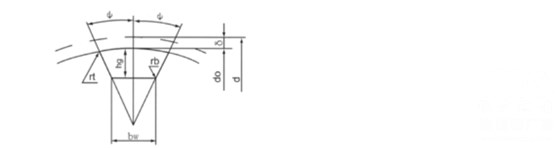

T 型齒同步帶輪齒型尺寸 單位:(mm)

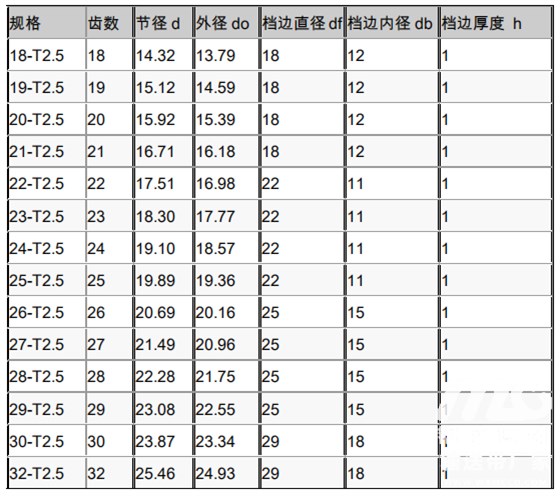

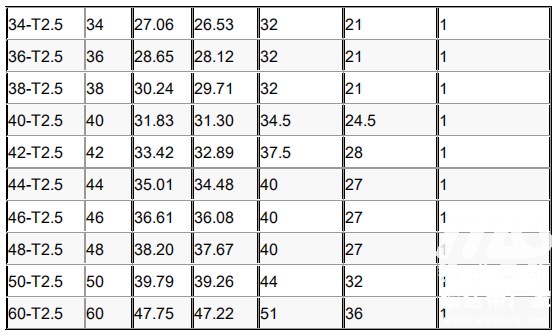

T2.5 型同步帶輪尺寸表 單位:(mm)

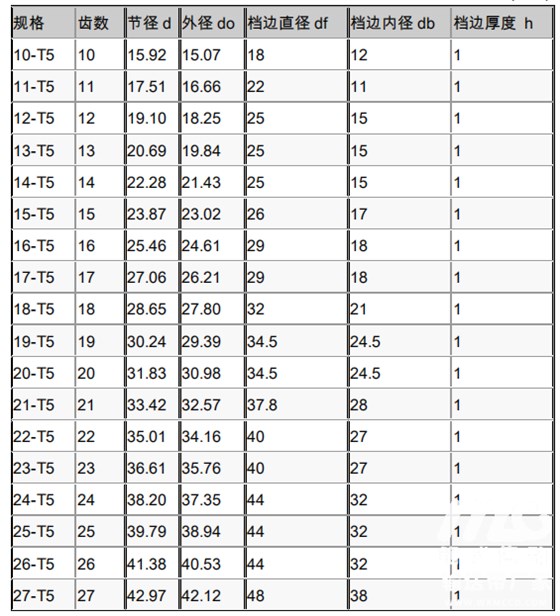

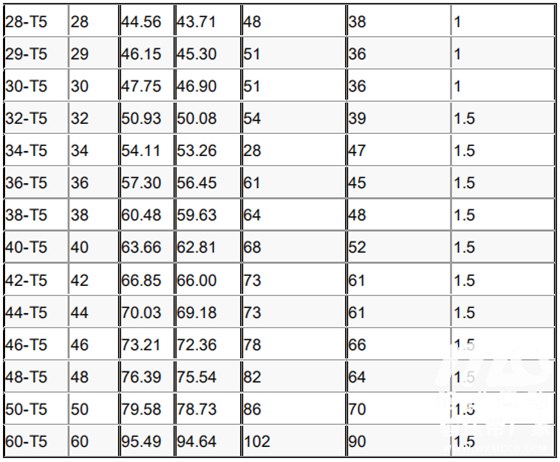

T5 型同步帶輪尺寸表 單位:(mm)

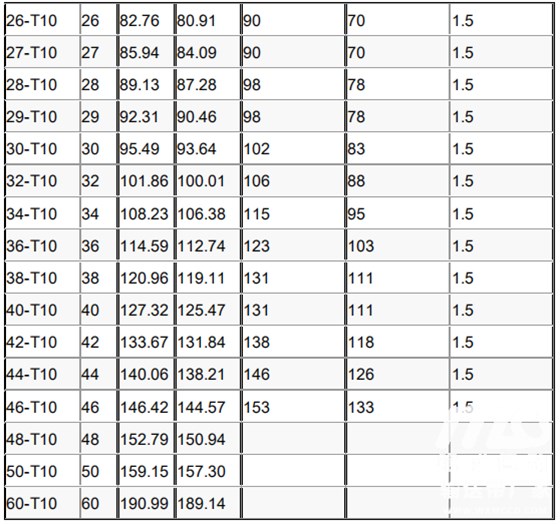

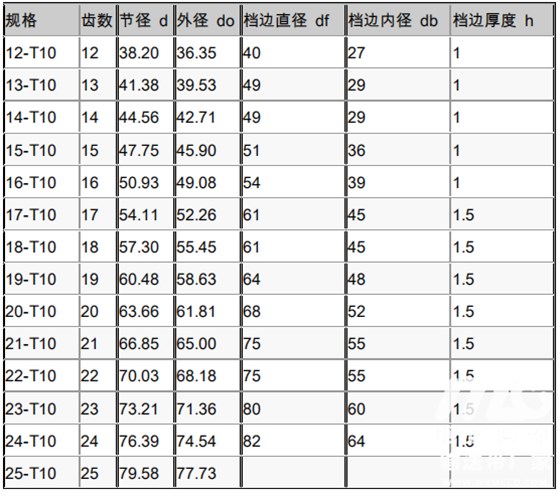

T10 型同步帶輪尺寸表 單位:(mm)

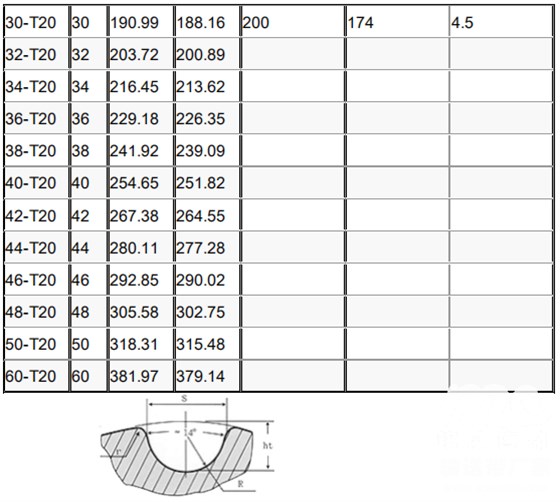

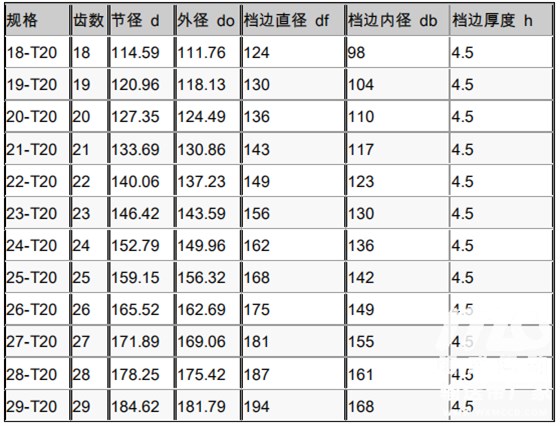

T20 型同步帶輪尺寸表 單位:(mm)

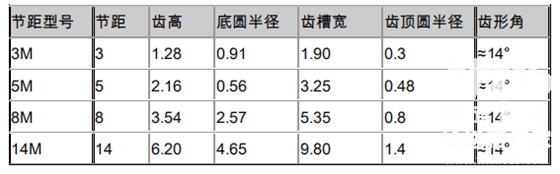

HTD 同步帶輪齒型尺寸 單位(mm)

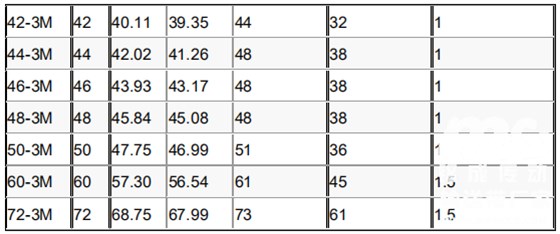

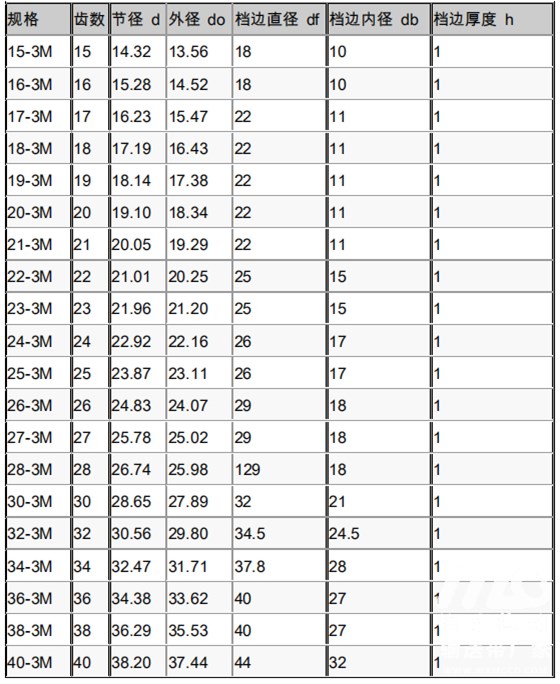

3M 型同步帶輪尺寸表 單位:(mm)

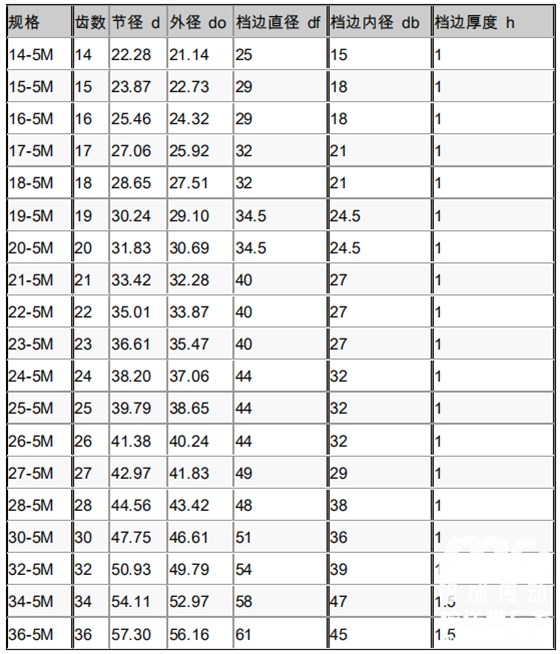

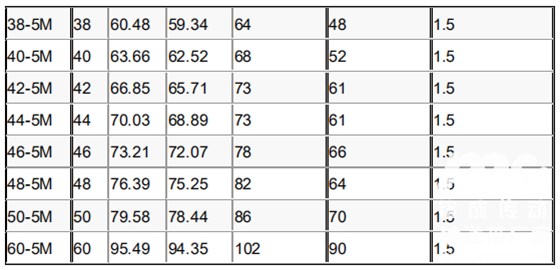

5M 型同步帶輪尺寸表 單位:(mm)

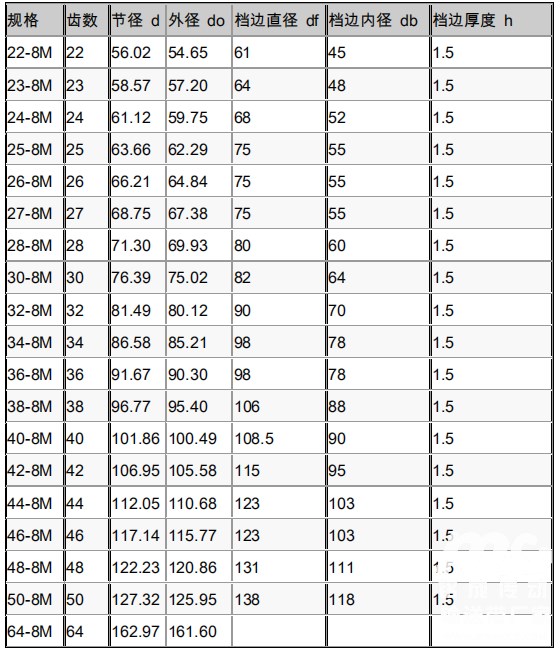

8M 型同步帶輪尺寸表 單位:(mm)

14M 型同步帶輪尺寸表 單位:(mm)
