圖解同步帶張緊力設計與安裝要求
為保證同步帶方便裝，卸和張緊，同步帶輪的中心距離應有一定的范圍調整數量，調整量過小，達不到要求；調整量過大，造成傳動系統結構不緊湊及制造成本的浪費，具體可參考：
A表：
在二個同步帶輪無當便或者可拆卸當擋邊的情況下，根據已選定長度的皮帶分別向松開和張緊方向的預留整量；

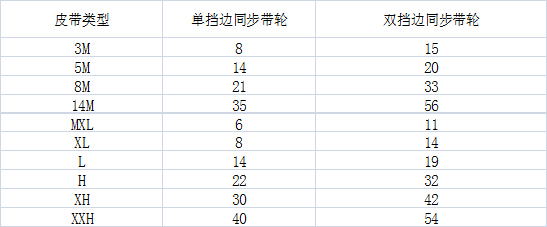

B表：
只有一個同步帶輪有擋邊或者是二個同步帶輪都有擋邊的情況下，根據同步帶選型號選定中心距預留調整量。
偏移
當主，從動輪軸線平行，但兩帶輪不在同一平面上時，引發平行偏移現象。當兩輪軸線不平行時即為夾角式偏移。
同步帶對安裝的平直要求非常高，否則將引起同步帶無法正常工作，減低工作效率。而同步帶的壽命也大為降低。因此，正確安裝同步帶是保證同步帶正常傳動的重要因素之一。
張緊輪
2：中心距較大，引起皮帶跳動。
3：改變皮帶空間位置（例如為避開傳動路徑上的某些部件）。
4：滿足其他設計上的需求。
值得注意的是：應該盡量避免使用張緊輪，因為使用張緊輪對同步帶的使用壽命有一定的影響；同步帶張緊輪應該安裝在同步帶傳動中的松邊，不要安裝在緊邊。
張緊力的大小取決于所需要的傳動的功率和同步輪直徑大小以及轉速高低。張緊力的最大值和最小值可參考計算如下：
A表：
在二個同步帶輪無當便或者可拆卸當擋邊的情況下，根據已選定長度的皮帶分別向松開和張緊方向的預留整量；
| 皮帶長度 | 松開方向（mm） | 張緊方向（mm） |
| 少于499mm | 1.0 | 0.8 |
| 500-1000mm | 1.8 | 0.8 |
| 1001-1780mm | 2.8 | 0.8 |
| 1781-2540mm | 3.7 | 1.2 |
| 2541-3500mm | 4.3 | 1.2 |
| 3500-4600mm | 5.4 | 1.3 |
只有一個同步帶輪有擋邊或者是二個同步帶輪都有擋邊的情況下，根據同步帶選型號選定中心距預留調整量。
同步帶安裝的平直要求
以下是兩種常見的同步帶安裝不當所出現的非直線性傳動類型：平行偏移和夾角式偏移。偏移
當主，從動輪軸線平行，但兩帶輪不在同一平面上時，引發平行偏移現象。當兩輪軸線不平行時即為夾角式偏移。
同步帶對安裝的平直要求非常高，否則將引起同步帶無法正常工作，減低工作效率。而同步帶的壽命也大為降低。因此，正確安裝同步帶是保證同步帶正常傳動的重要因素之一。
張緊輪
在有些特定的狀況下，需要安裝張緊輪，如：
1：中心距無法通過主動輪，從動輪移動調整；均位置固定，不能移動。2：中心距較大，引起皮帶跳動。
3：改變皮帶空間位置（例如為避開傳動路徑上的某些部件）。
4：滿足其他設計上的需求。
同步帶張緊輪輪面結構一般有光面和齒面二種形式；
齒面張緊輪與同步帶帶齒吻合加壓張緊輪，平面張緊輪與同步帶背面接觸加壓張緊。值得注意的是：應該盡量避免使用張緊輪，因為使用張緊輪對同步帶的使用壽命有一定的影響；同步帶張緊輪應該安裝在同步帶傳動中的松邊，不要安裝在緊邊。
安裝張緊輪步驟
同步帶傳動不像三角帶傳動那樣需要很大的初張力,同步帶傳動是一種吻合傳動,它需要的是適當的張力來達到較為合理的吻合傳動效果,張緊不能太松，也不能太緊。張緊力的大小取決于所需要的傳動的功率和同步輪直徑大小以及轉速高低。張緊力的最大值和最小值可參考計算如下：
