同步帶是綜合了帶傳動，鏈條傳動和齒輪傳動的優點而設計出的產品，所以它的優點很多。但是怎么樣才能夠正確的使用它，還是需要了解如下知識點。

一、什么時候用同步帶

1.軸距長，可達10m以上  2.低噪音  3.傳動精度相對較高  4.速度  5.功率P  6.傳動比i  7.溫度-30℃—90℃

二、認識同步帶

（1）齒型

1.梯形齒同步帶

適用場合：轉速不高，小功率傳動的場合。
優點：傳動精度高，便宜
缺點：齒根容易應力集中，所以負載能力較低；噪音和振動大


2.圓弧齒同步帶

適用場合：齒距小，齒隙小，更適用于定位，扭矩高
優點：傳動精度高，傳遞扭矩大，噪音小，能防止齒嚙合過程中發生干涉
缺點：價格稍高
同步帶材質
1.橡膠同步帶
使用場合：傳遞動力為主
優點：傳遞功率大，抗疲勞性高，壽命高，
缺點：不耐磨，變形量大，易掉粉末。

2.聚氨酯同步帶
使用場合：傳遞運動為主
優點：變形小，傳遞精度高，飛屑少
缺點：不耐水，高低溫性能差，負載低

三、同步帶選型

說明由于每個品牌的同步帶選型步驟和計算雖然差不多，但都會有一定的差異，而很多品牌同步帶對于自己品牌的同步帶如何計算都寫的很詳細，就不在這里做說明了，具體選型使用的時候大家可參考對應品牌的計算公式計算。

四、同步帶設計注意問題
1、帶輪軸線的平行度一定要保證，否則同步帶工作時易跑偏，或爬上擋圈。
2、必須能調整預緊力。軸間距盡量設計成可調的，當軸間距不可調時，為保證同步帶有一定的預緊力，可采用張緊輪張緊。注意：張緊輪應設置在皮帶的松弛側，張緊輪若安裝在松弛側外側，直徑>傳動中小帶輪的直徑；若設置在內側，則張緊輪齒數應>小帶輪齒數。
3、傳動裝置和軸必須有一定的剛性，否則載荷容易分布不均，加劇帶齒和帶邊的磨損。

詳細介紹同步帶用途

方型齒同步帶分為：最輕型MXL、超輕型XXL（目前市場還沒有廣泛用）、特輕型XL、輕型L、重型H、特重型XH、超重型XXH，共七種，這幾種是目前市場用的最廣泛的。
特殊齒型的同步帶又分為：最輕型T2.5、輕型T5、重型T10、最重型T20，現市場上又有AT5，AT10，AT20的，很多工程師又會問這幾款跟非AT的區別呀，AT型的齒型跟T型的差別底部為圓弧齒，而T型為全梯型齒，相對AT的傳動會更精密一點，傳動間隙小，當然噪音也會小些。
全圓弧齒同步帶：HTD3M HTD5M HTD8M HTD14M HTD20M，圓弧齒同步帶傳動動精度高，噪音小。

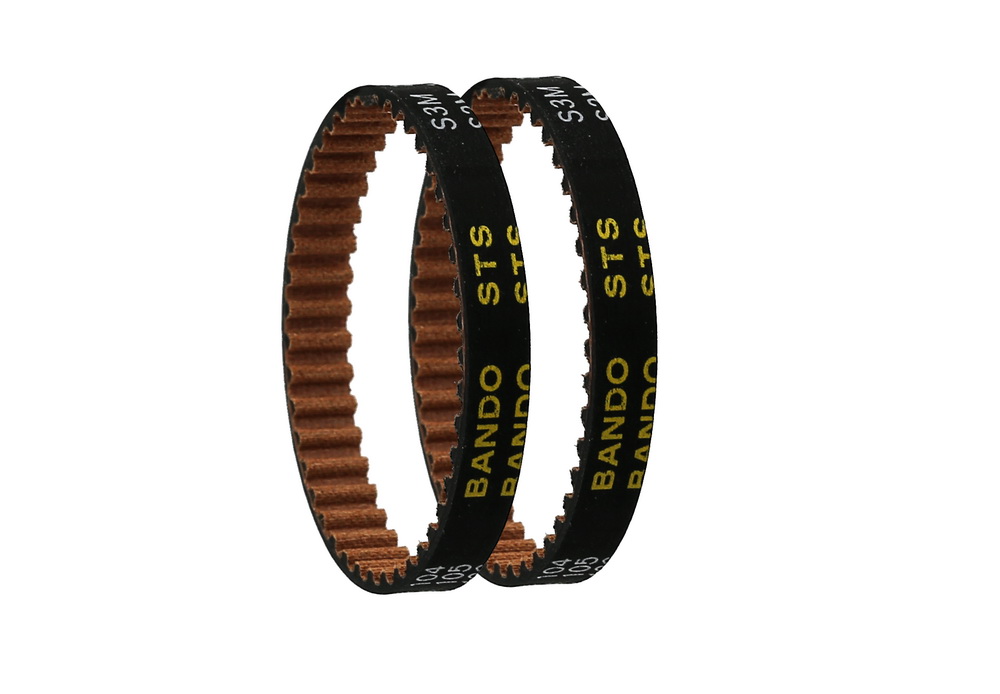

半圓弧齒同步帶：半圓弧齒同步帶又稱高扭矩同步帶，半圓弧齒同步帶是日本三星公司的名詞，型號有，S2M、S3M、S4.5M、S5M、S8M、S14M，這種齒型的同步帶是高扭矩同步還高精度同步帶，當然生產精度也高，價格相對也比較貴。
精確圓弧齒同步帶：1.5GT 2GT 3GT 5GT 這幾種同步帶目前國內生產廠家還是很少，以進口為主，市場也不，一般用于高精傳動，進口設備常見，這幾種型號為世界第一條橡膠三角皮帶生產廠家蓋茨（GATER）廠家生產，此型號皮帶一般在自動化控制設備上用。
8YU同步帶：也是所半圓弧齒同步帶，適合高速傳動，高扭矩，傳動速度可達1000rpm/min，一般用于醫療設備。
修正圓弧齒同步帶：RPP5M RPP8M 齒型為兔牙型，轉彎效果好，適合高速傳動。一般用于機械手設備。
2.同步帶型號與材質在目前市場上的運用：
MXL XL L H XH XXH 的同步帶目前在運用最廣泛，可用聚氨酯和橡膠材質生產
